Myynti- ja mittausinsinööri Eetu Siitonen MLT Finland Oy: stä kertoo, että erilaisia mittauksia tarvitaan konepajoilla niin kappaleiden valmistusta kuin laaduntarkkailuakin varten.
” Kun valmistetaan vanhaa kappaletta vastaava uusi osa, ei ehkä ole olemassa piirustuksia tai mallia, ja silloin tarvitaan täsmälliset mitat eri valmistusvaiheita varten”, Siitonen mainitsee.
” Menetelminä käytetään tyypillisesti 3D-skannausta ja koordinaattimittausta.”
Nykytekniikan avulla mittauskoneesta saadut tiedot voidaan siirtää suoraan tietokoneelle, jolloin mittausten perusteella voidaan suunnitteluohjelmassa tehdä kappaleesta CAD-malli.
” Kun käytetään 3D-skannausta, saadaan kolmioverkkomesh-malli, joka on suoraan käytettävissä 3D-printterillä ja jopa joillain työstökoneilla.”
Mittaustekniikkaa moneen käyttöön Määritelmän mukaan 3D-skannaus on tekniikka, jonka avulla fyysinen objekti muutetaan kolmiulotteiseksi tietokonemalliksi. Skannaus on nopea ja tarkka tapa kehittää 3D-malli. Skannaamalla malli voidaan saada muutamissa minuuteissa siirretyksi tietokoneelle. Erilaisia 3D-skannereita ja skannaustyyppejä on useita.
Koskettavilla koordinaattimittalaitteilla etäisyyden erottelutarkkuus voi olla vaikkapa 0,1 µ m( mikrometriä) ja mittaustarkkuus vastaavasti 1 µ m. Tällaisten tarkkojen ja hyvin suojattujen mittalaitteiden toiminta perustuu esimerkiksi lasiskaalaan ja CMOS-tekniikkaan. Koordinaattimittakoneet soveltuvat erityisen hyvin tarkkojen koneistettujen kappaleiden mittatarkastuksiin.
Tulostaminen 3D-printterillä on prosessi, jossa digitaalinen 3D-malli muutetaan fyysiseksi objektiksi. Silloin 3D-tulostimen tulostustekniikka valitaan käyttötarkoitukseen sopivaksi. Alun perin 3D-tulostusta käytettiin prototyyppien valmistamiseen, jolloin konepajoilla voitiin säästää aikaa ja materiaaleja sekä testata tulostetun mallin toimivuutta. Sittemmin 3D-tulostimet ovat kehittyneet, joten niillä on mahdollista valmistaa lopullisiakin tuotteita, esimerkiksi varastosta loppuneita varaosia.

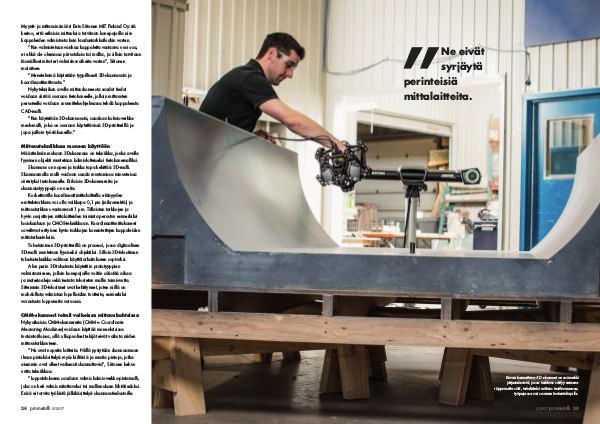

CMM-skanneri toimii vaikeissa mittauskohteissa Nykyaikaisia CMM-skannereita( CMM = Coordinate Measuring Machines) voidaan käyttää monenlaisissa tuotantotiloissa, sillä ulkopuoliset tekijät eivät vaikuta niiden mittaustarkkuuteen.
” Ne ovat nopeita laitteita. Niillä pystytään skannaamaan ilman pintakäsittelyä myös kiiltäviä ja mustia pintoja, jotka aiemmin ovat olleet vaikeasti skannattavia”, Siitonen kehuu uutta tekniikkaa.
” Lopputuloksena saadaan valmis kolmioverkko-pintamalli, joka on heti valmis mitattavaksi tai mallinnuksen lähtötiedoksi. Enää ei tarvita työlästä jälkikäsittelyä skannaustiedostoille.
